水中燃焼装置（プールヒーター）
泡の力でハイスピード昇温・直接加熱の偉力

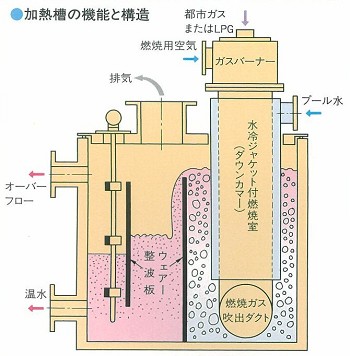

水中燃焼用のハイスピードバーナーを燃焼室の上部に取付け、下向きに燃焼させて、加熱槽下部から水中に燃焼ガスを泡状に吹き出し、泡が水面まで上昇する間に熱を泡の表面から水に伝達するものです。燃焼ガスと水とが直接熱交換する熱効率は極めて高く、小さな設備で大きな加熱能力を出すことが出来ます。
特徴
・ガスエネルギーで優れた熱効率
水中燃焼方式は、燃焼ガスを細かい気泡として水中に吹込みます。このため、気泡と水との伝熱面積が非常に大きくなり、水面から出る時の排気温度は温水温度とほとんど同じになります。ただし、高温度まで加熱する場合、排気ガスはかなりの水蒸気をともなって逃げるので熱効率は低下します。プール水の加熱で使用する温度範囲では９０％以上の熱効率が確保されます。
・ボイラーマン不要 誰にでも安全運転が出来ます
ガスプールヒータは安全性を高めるため、数々の運転制御装置が取付けられてます。運転は運転ボタンを押すだけでパイロットﾊﾞｰﾅ-に点火され次にメインﾊﾞｰﾅに点火され、設定温度まで昇温し、自動消火します。ボイラーマンは必要ありません。
・トータルメリットを追求したガスプールヒーター
ガスプールヒータ−の経済性を考えて見ますと、まずボイラーマンが不要という事。次に設置スペースも小さくてすみ、全設置費を考えるとボイラーに比較して安くなります。また、経済性を別の面から考えた場合、公害の無いエネルギーを使用することによって職場環境が大幅に向上し、従業員の生産性をも高めるなどトータルメリットで大きな差がつきます。
| 水中燃焼方式 | ボイラー熱交換方式 | ||
| プール水加熱方式 | 直接加熱 | 熱交換機を通した間接過熱 | |
| 付属設備 | 給水タンク | 不要 | 必要 |
| 軟水装置 | 不要 | 必要 | |
| 熱交換機 | 不要 | 必要 | |
| ボイラー 運転技術 | ボイラーマン | 不要 | 必要 |
| 検査 | 不要 | 必要 | |
| 操作 | 簡単 | 複雑 | |
・小型プールに最適な低圧型プールヒーターもあります
小型プール用（水量５０〜１００トン以下）のガスプールヒーターもあります。家庭用の低圧供給ガスで使用出来ます。特別な昇圧装置は必要ありません。設置場所が小さくてすみ、振動がなく、燃焼音も静かです。
用途
プール水の昇温・大型浴場湯の昇温・工業用洗浄水の昇温・工業廃液の濃縮 等
標準品仕様
大型高圧用
| 型式 | PH-225型 | PH-550型 | PH-1100型 | ||
| 燃焼量 | 225,000kca/Hr | 550,000kca/Hr | 1,100,000kca/Hr | ||
| 加熱槽 | 外寸法 | 巾 | 0.9m | 1.3m | 1.6m |
| 奥行 | 0.9m | 1.3m | 1.7m | ||
| 高サ | 1.05m | 1.45m | 1.45m | ||
| 内部の材質 | SUS-304（１８Cr ８Niステンレス） | ||||
| 設置面積 | 2×2.5 (m²) | 2×3 (m²) | 3×4 (m²) | ||
| ﾊﾞｰﾅ- | 水中燃焼用特殊ﾊﾞｰﾅ- | ||||
| 燃焼用 空気 ブロアー |
風圧 | 13.7kpa (1400mmAq) | 13.7kpa (1400mmAq) | 13.7kpa (1400mmAq) | |
| 風量 | 11m³/min | 13m³/min | 28m³/min | ||
| モーター | 3.7kw | 7.5kw | 15kw | ||
| ガス昇圧器 | ガス種類 | 13A (11,000k cal/Nm³) |
20.5m³/Hr (1.5kw) | 50m³/Hr (1.5kw) | 100m³/Hr (2.2kw) |
| 6B (5,000 kcal/Nm³) |
45m³/Hr (1.5kw) | 110m³/Hr (3.7kw) | 220m³/Hr (5.5kw) | ||
| 温度調節計 | FB900(抵抗式) | ||||
| 排気筒 | 200φ | 250φ | 450φ | ||
| 適用水量のめやす | 15m プール | 25m プール | 50m プール | ||
小型低圧用
| 型式 | PHL-100型 | PHL-200型 | ||
| 燃焼量 | 100,000kca/Hr | 200,000kca/Hr | ||
| 加熱槽 | 外寸法 | 巾 | 1.0m | 1.2m |
| 奥行 | 0.52m | 0.9m | ||
| 高サ | 1.8m | 2.0m | ||
| 内部の材質 | SUS-304（１８Cr ８Niステンレス） | |||
| 設置面積 | 1.5×1.5 (m²) | 1.5×1.5 (m²) | ||
| ﾊﾞｰﾅ- | 水中燃焼用特殊ﾊﾞｰﾅ- | |||
| 燃焼用 空気 ブロアー |
風圧 | 1.47kpa (150mmAq) | 1.47kpa (150mmAq) | |
| 風量 | 2m³/min | 4m³/min | ||
| モーター | 0.3kw | 0.4kw | ||
| ガス昇圧器 | ガス種類 | 13A (11,000k cal/Nm³) |
9.1m³/Hr (1.5kw) | 18.2m³/Hr (1.5kw) |
| 6B (5,000 kcal/Nm³) |
20.0m³/Hr (1.5kw) | 40m³/Hr (3.7kw) | ||
| 温度調節計 | FB900(抵抗式) | |||
| 排気筒 | 150φ | 200φ | ||
| 適用水量のめやす | 50 TON以下 | 100 TON以下 | ||
