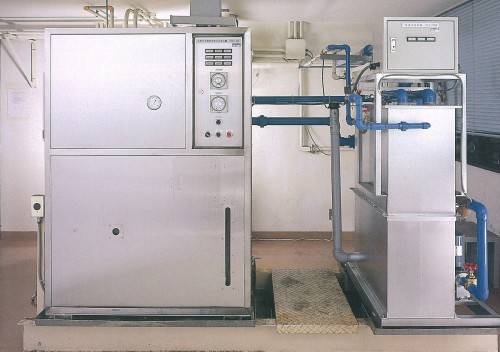

放射性有機廃液焼却装置
新指針適合タイプ
昭和５４年放射性有機廃液の廃棄方法として｢焼却炉において焼却すること」ができるようになって以来、当社の有機廃液燃焼装置は優れた焼却能力と安定した操作性により、お客様から多大のご愛顧をいただいてまいりました。平成11年6月に科学技術庁により新指針が通知され、3H,14C,32P,35S,45Caに加えて33P等の焼却が可能となり、より利用の範囲が広がりました。また、同新指針においては、ダイオキシンの発生を抑制するための技術的事項が示されましたが、当社の装置はこの基準にも適合しており、安全かつ効率よくご利用いただけます。
特徴
・完全燃焼で安全性が抜群、燃焼性と安全性の追求
都市ガス、LPG等（気体燃焼）を補助熱源とし、ガスバーナで補助燃料を自動点火し、炉内を設定温度に昇温後、自動的に廃液を定量ポンプで炉内に導入完全燃焼させます。排ガスは完全燃焼しますので無煙無臭です。炉内は温度指示調節器で常に炉内温度を調整します。燃焼は自動点火方式であり炎検出器を具備した米国のUL,FM規格等の安全基準に基づいた燃焼安全装置が組込まれ、更に安全性確保のために ①感震器 ②冷却監視装置 ③逆火防止装置 ④過熱防止装置 ⑤焼却完了停止装置 ⑥排水高温監視検出器 等が取付けられています。
・排ガスは低温
本装置内に設置されているサブマージド方式（当社特許製品）の冷却洗浄室において燃焼排ガスは低温（60℃以下）となって排出されます。
・操作は簡単、ボタン一つで自動運転・自動停止
全自動方式で起動ボタンを押すだけで全操作が自動的に運転され、廃液処理が終わると、焼却完了停止により自動停止します。当社の長年にわたる燃焼技術の経験を生かした装置であり、操作は非常に簡単かつ安全です。
・故障が少ない効率（省エネルギー）の追求
特殊耐火断熱材を使用していますので昇温、冷却時間が短く省エネルギー時代に適した効率の良い焼却装置です。また、オプション機構として熱交換器をつけることにより、冷却水の量を極力抑えることができます。
・多種類の廃液処理に最適、保守管理も簡単
多機種の液シン廃液混合物、多量の水分を含む廃液も焼却可能であり、焼却炉内で廃液は完全燃焼されますので、炉内は常に清浄な状態を保ち、構造も簡単で保守管理も容易です。
標準仕様
| 形式 | FRB-10S | FRB-20S | FRB-30S |
| 廃液処理量(L/H) | 1 | 2 | 3 |
| 廃液ﾀﾝｸ容量（L) | 6 | 12 | 18 |
| 冷却水量（L/H) | 400（ＲＩ排水） | 550(ＲＩ排水） | 900(ＲＩ排水） |
| 焼却方式 | 補助燃料による強制燃焼方式850℃±50℃ | ||
| 補助燃料 | ＬＰＧ，都市ガス等の気体燃料(水素ガスは除く) | ||
| 点火方式 | 自動点火方式(全自動燃焼安全制御付き) | ||
| 温度調節器 | 入力：R熱電対制御動作（ON-OFF）＋（ON－OFF) 0～1400℃ | ||
| 過熱防止器 | 入力：R熱電対、制御動作（ON－OFF）0～1400℃ | ||
| 感震器 | 1～1.7m/ｓ2（震度5相当）にて作動 | ||
| 冷却水検出器 | 水圧0.01MPaにて検出 | ||
| 空気圧検出器 | 風圧0.5kPaにて検出 | ||
| 廃液安全弁 | 設定背圧：0.06kPa（逆火防止用） | ||
| ﾉｽﾞﾙ詰り検出器 | 0.05MPa | ||
| 廃液検出器 | 圧力式SUS製 | ||
| 補助燃料、消費燃料 | 42MJ/h | 33.5MJ/h | 25MJ/h |
| 廃液定量ﾎﾟﾝﾌﾟ（Ｌ/Ｈ） | 流量可変形0.3～3/0.36～3.6 | 流量可変形0.6～6/0.7～7 | |
| 開口（mm） | 930 | 980 | 1150 |
| 奥行（mm） | 670 | 700 | 800 |
| 高さ (mm） | 1560 | 1760 | 1800 |
| 質量(kg） | 300 | 350 | 400 |
| 供給電源 | AC100-30A-50/60Hz , AC200-20A-50/60Hz | AC200-20A-50/60Hz | |
| 消費電力(ｋｗ） | AC100V 0.5/0.7 , AC200V 0.6/0.75 | AC200V 0.9/1.2 | |
| 排気筒 | φ100mm | φ100mm | φ130mm |
| 排気量 | 42m³/h | 66m³/h | 90m³/h |
直冷式熱交換器仕様（追加オプション）
| 形式 | FRB-10S HLL-10N | FRB-20S HLL-20N | FRB-30S HLL-30N |
| 冷却水量 | 一般排水 700L/h | 一般排水 850L/h | 一般排水 1100L/h |
| ＲＩ排水 120L/d | ＲＩ排水 180L/d | ＲＩ排水 220L/d |
クーリングタワー式熱交換器仕様（追加オプション）
| 形式 | FRB-10S HLL-10NC | FRB-20S HLL-20NC | FRB-30S HLL-30NC |
| 冷却水量 | 一般水消費量はクーリングタワー運転循環時の蒸発分のみ | ||
| ＲＩ排水 120L/d | ＲＩ排水 180L/d | ＲＩ排水 220L/d | |
